По прямому проводнику течет увеличивающийся во времени ток. В замкнутых контурах А и Б индукционные токи направлены в стороны

[рис.]

1)  1 и 4
2)  1 и 3
3)  2 и 3
4)  2 и 4
Чертеж к задаче Чертеж к задаче
💡 Пошаговый разбор и решение:

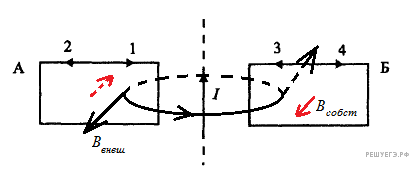

По закону Фарадея, индукционный ток в замкнутом контуре возникает в результате изменения магнитного потока через контур. Направление возникающего индукционного тока определяется при помощи правила Ленца, согласно которому индукционный ток всегда имеет такое направление, что он ослабляет действие причины, возбуждающей этот ток.

[рис.]

В нашем случае, магнитный поток через контуры А и Б создается магнитным полем от прямолинейного проводника. Определим, как направлено это поле рядом с контурами, используя правило правой руки: «Если отведенный в сторону большой палец правой руки расположить по направлению тока, то направление обхвата провода четырьмя пальцами покажет направление линий магнитной индукции». Мысленно проделав указанные действия получаем, что вектор магнитной индукции рядом с контуром А направлен перпендикулярно плоскости рисунка «к нам», а рядом с контуром Б  — перпендикулярно плоскости рисунка «от нас». Ток возрастает со временем, следовательно, величина поля увеличивается, а значит, магнитные потоки через контура увеличиваются, это и служит причиной появления индукционных токов. Разберемся с их направлением. Сначала для контура А. По правилу Ленца получаем, что индукционный ток должен иметь такое направление, чтобы создаваемый им собственный магнитный поток препятствовал изменению полного потока, а значит, собственное магнитное поле контура А (красные стрелки) должно быть направлено внутри контура «от нас» (то есть против поля, создаваемого прямолинейным проводником (черные стрелки)). Вновь использовав правило правой руки, получаем, что для такого направления собственного магнитного поля, ток должен иметь направление 1. Проделав аналогичные действия для второго контура, заключаем, что в контуре Б ток будет направлен вдоль 3.
Ответ: 2.
Правильный ответ: 2
